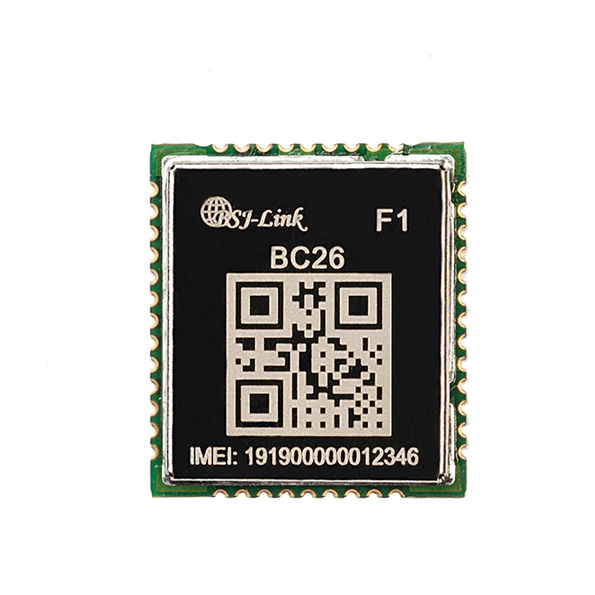

BC26

产品型号:BSJ-BC26

产品规格:17.7*15.8*3.0mm

产品概述:BC26模块是一款工业级的四频段 GSM/GPRS 无线模块

在线咨询

产品特性


  • BC26 模块是一款工业级的四频段 GSM/GPRS 无线模块。其工作频段是: GSM850MHz EGSM900MHz DCS1800MHz 和 PCS1900MHz 。 M26 提供 GPRS 数传, GSM 短信业务,并支持 GPRS multi slot class1~12 (默认为 class12 )、 GPRS 编码格式 CS-1 、 CS-2 、 CS-3 和 CS-4 。



  • BC26 具有 15.8mm*17.7mm*3.0 mm 的超小尺寸,几乎能够满足所有的 M2M 的需求,包括 汽车及个人追踪服务、无线 POS 机、智能计量、工业级 PDA 以及其它 M2M 的应用。

  • BC26 是贴片式模块, 44 个管脚,采用 LCC 封装,并通过焊盘内嵌于各类数传产品应用中,提供了模块与客户主板间丰富的硬件接口。



  • BC26 模块采用了低功耗技术,电流功耗在睡眠模式 DRX=5 下,低至 1.3 mA 。

  • BC26 内嵌 TCP/UDP 、 FTP 、 PPP 、 HTTP 等数据传输协议,已内嵌的扩展 AT 命令可以使 用户更容易地使用这些互联网协议。






核心功能

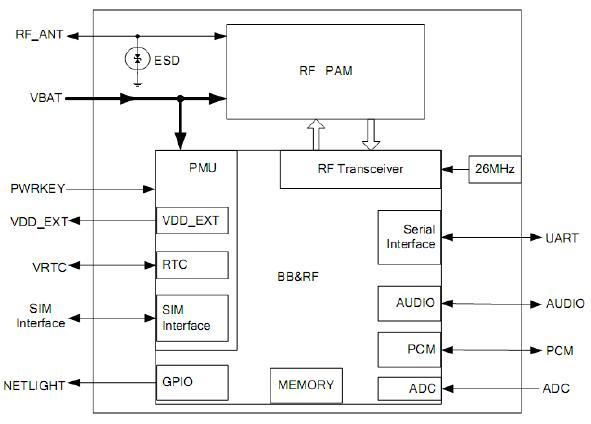

右图为BC26 模块的功能框图,阐述了其主要功能:

  • 电源管理

  • 存储器

  • GSM射频部分

  • 接口部分

—电源供电

—开关机接口

—串口

—音频接口

—SIM 卡接口

—ADC 接口

—GSM 射频接口

—蓝牙接口

GSM模块BC26功能图


规格参数


基本参数软件特性
封装形式LCC 44-pin网络协议TCP/UDP/HTTP/FTP/POP3/SMTP
尺寸(mm)17.7*15.8*3.0mmMMS支持
频段850/900/1800/1900SMS支持
推荐电压3.8V模拟音频1路输入2路输出
功耗(sleep)3.5mATTS支持
工作温度-40℃-+85℃DTMF支持
数据传输LBS支持
GPRS时隙10FOTA支持
接口AT指令支持
UART3固件更新支持
USB研发中蓝牙研发中
PCM音频支持

GPIO支持

SD研发中

SPI支持

I2C支持

OpenCPU支持
